制作 UG 重用库标准件详细教程

制作 UG 重用库标准件

我们以一个简单的HASCO Z98密封圈为例来说明重用库标准件的制作过程。

重用库调用可不可以调用成实体模式，保存的路径是否可以自动在主装配下。非

部件族的重用库组件不能修改组件名称（仅能加后缀）等这些问题，我的重用库标准件HASCO胶圈文件夹下有4个文件，就这4个文件的创建方法做个说明：

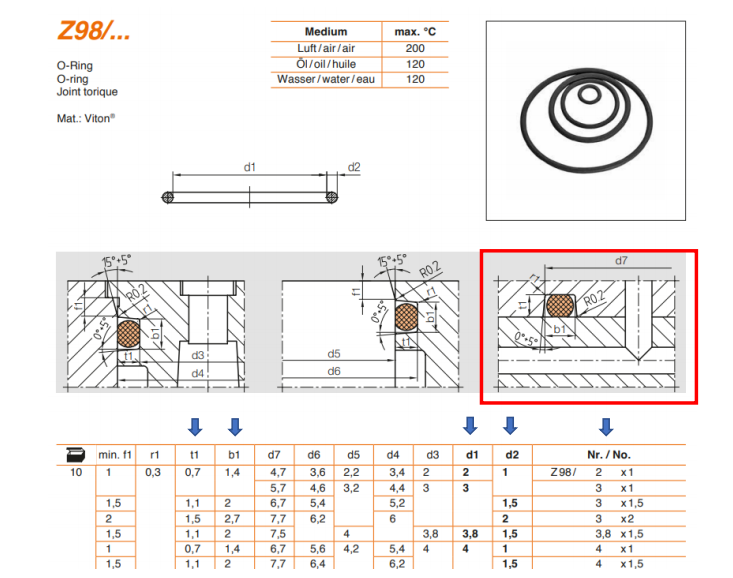

一、首先创建一个“HASCO胶圈”的文件夹用来放置将来我们创建的这4个文件（路径任意）二、收集官方的标准件资料,这里我以HASCO Z98密封圈为例,在官网上下载了Z98密封圈资料

然后分析用UG制作模型所需参数（我制作的是平面内压状态下的胶圈，所以我选择使用内径d1,

线径d2 ,开槽深度t1, 开槽宽度b1 ,型号Nr./NO

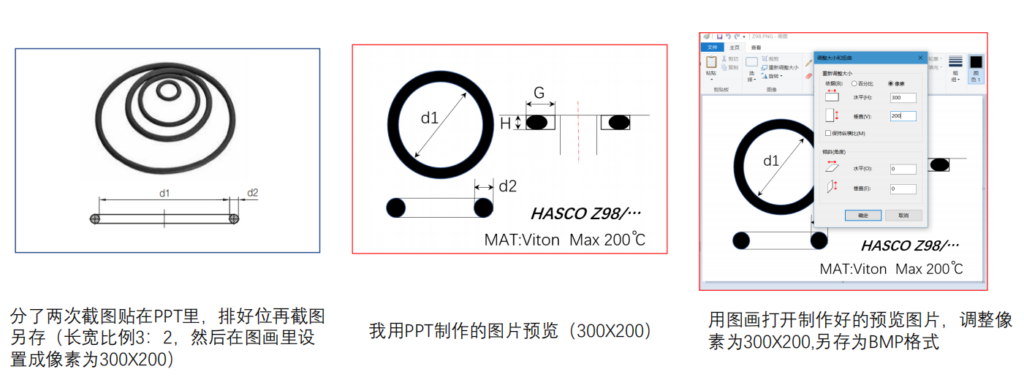

资料片断三.标准件图片预览制件，查看官网上有没有现成的图片可以使用，如果觉得不好看也可以制作，我是用PPT

四 填写EXCEL电子表格，低版本后缀是*.xls,高版本后缀是*.xlsx,都可以，也是要最细心的一个步骤，直接关

系到所调用标准件的是否准确

详细完成资料下载附件;  教程来源于重用库标准件制作（并刻型号）
